اندازه‌گیری چادر کامیون و بار؛ نقشه‌ای که خطای سفارش را کم می‌کند
۰۸/۰۸/۱۴۰۵
اندازه‌گیری چادر کامیون فقط گرفتن طول و عرض کف بار نیست. ارتفاع واقعی بار، شکل گوشه‌ها، سازه نگهدارنده، محل بازشدن و نقطه پایان پوشش در دو طرف هم مهم‌اند. اگر این اطلاعات روی یک نقشه ساده ثبت نشوند، ممکن است چادری با متراژ ظاهراً درست ساخته شود که دسترسی به بار را سخت کند یا در محل موردنظر ننشیند. هدف این راهنما تهیه نقشه سفارش است؛ اندازه مهار یا طراحی سازه را باید مسئول فنی پروژه تعیین کند.
اول مشخص کنید چه چیزی اندازه‌گیری می‌شود

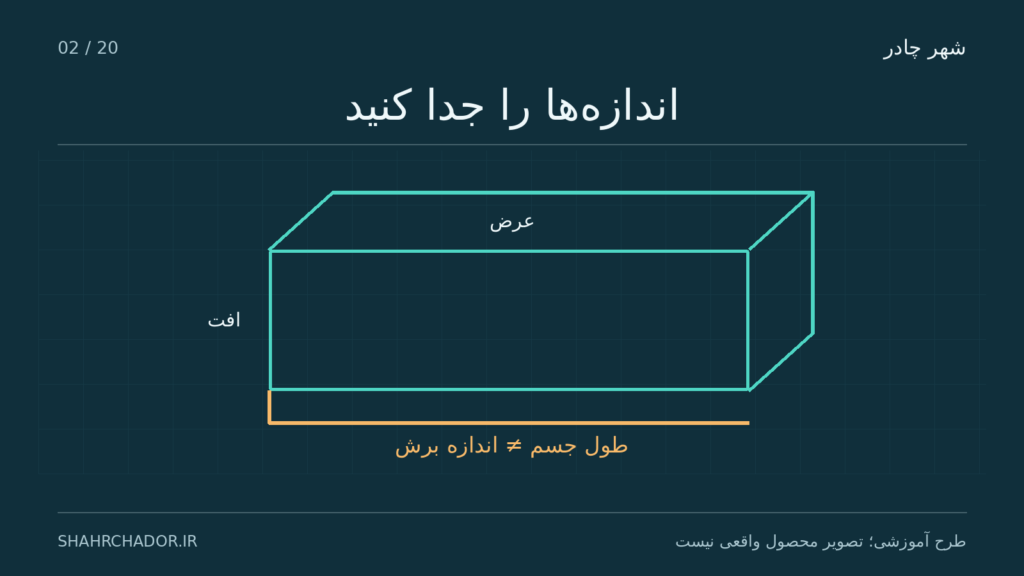

سه نوع اندازه را از هم جدا کنید: ابعاد خودرو یا بار، ابعاد نهایی پوشش و ابعاد برش پارچه. اولی وضع موجود را توصیف می‌کند؛ دومی چیزی است که خریدار تحویل می‌گیرد؛ و سومی به الگوی ساخت، درز و لبه مربوط است. اضافه دوخت را به ابعاد جسم اضافه نکنید و سپس همان عدد را بدون توضیح «اندازه نهایی» ننویسید. این کار می‌تواند به دوباره‌اضافه‌شدن حاشیه منجر شود.
در سربرگ نقشه بنویسید پوشش برای بار ثابت با شکل مشخص است یا برای بارهای متغیر. برای بار متغیر، تنها اندازه‌گیری یک روز کافی نیست؛ دامنه ابعاد و حالت‌های استفاده باید بررسی شود. اگر پوشش روی قوس یا سازه قرار می‌گیرد، شکل همان مسیر اهمیت دارد و اندازه افقی کف جای اندازه مسیر پوشش را نمی‌گیرد.
نقشه را با سه نما و یک مبنا تهیه کنید
یک نمای بالا برای طول و عرض، یک نمای کنار برای ارتفاع و افت جانبی، و یک نمای عقب برای فرم مقطع کافی است تا گفت‌وگوی اولیه دقیق‌تر شود. مبنای همه اندازه‌ها را مشخص کنید؛ مثلاً لبه ثابت اتاق بار، نه نقطه‌ای روی طناب شل. واحد را در تمام نقشه یکسان نگه دارید و جهت جلو و عقب خودرو را بنویسید.
- اندازه‌های اصلی را زمانی ثبت کنید که خودرو متوقف و محل اندازه‌گیری امن است.
- برجستگی، گوشه تیز، دستگیره و محل تماس احتمالی را روی نقشه علامت بزنید.
- دسترسی اندازه‌گیری در ارتفاع را به فرد و تجهیزات مناسب بسپارید؛ برای رسیدن به عدد، روی بار ناپایدار نروید.
- هر عدد را دوباره کنترل کنید و مشخص کنید اندازه مستقیم است یا برآورد اولیه.
افت کناری را به‌صورت نیاز ثبت کنید
افت کناری یعنی پوشش در هر طرف تا کجا ادامه داشته باشد. این مقدار به شکل بار، محل اتصال و روش بازوبسته‌کردن وابسته است. به‌جای درخواست یک مقدار همیشگی، خط پایان موردنیاز را روی عکس مشخص کنید. افت بیش از نیاز می‌تواند جمع‌کردن را دشوار کند و افت کمتر از نیاز ممکن است لبه بار را بی‌پوشش بگذارد.
برای توضیح هندسه، فرض کنید سقفی تخت به عرض ۲٫۴ متر دارید و در هر طرف افت عمودی ۰٫۸ متر می‌خواهید. جمع این مسیرها ۴ متر می‌شود: ۲٫۴ به‌علاوه دو برابر ۰٫۸. این فقط مثال هندسی یک مقطع ساده است؛ اضافه ساخت، هم‌پوشانی و قوس را شامل نمی‌شود و اندازه پیشنهادی برای خودروی واقعی نیست. نقشه نهایی باید با وضعیت واقعی تطبیق داده شود.
| عنوان | مقدار نمونه | چه چیزی نیست؟ |
|---|---|---|
| عرض سقف تخت | ۲٫۴ متر | عرض کف در هر شکل بار |
| افت هر طرف | ۰٫۸ متر | فاصله یا ظرفیت مهار |
| مجموع مسیر ساده | ۴ متر | عرض قطعی برش پارچه |
بازشو و مسیر کار راننده را فراموش نکنید
از کدام سمت بارگیری می‌شود؟ آیا پوشش باید کامل جدا شود یا از یک طرف جمع شود؟ آیا بازکردن عقب کافی است؟ پاسخ این پرسش‌ها به محل اتصال و فرم پوشش مربوط است. اگر صرفاً یک مستطیل سفارش دهید و بعد بخواهید بازشو اضافه کنید، ممکن است ساخت اولیه نیاز به تغییر جدی پیدا کند.
وضعیت پوشش در حالت بازشده را نیز روی نقشه نشان دهید. پارچه جمع‌شده نباید بدون بررسی در مسیر حرکت یا نزدیک اجزای داغ قرار گیرد. درباره کاربری خودرو و الزامات بهره‌برداری با فرد مسئول هماهنگ کنید؛ چادر بار وسیله مهار خود بار نیست و جای تجهیزات مهار بار را نمی‌گیرد.
ابعاد پارچه را به واحد فروش تبدیل کنید
بعد از روشن‌شدن نقشه نهایی، سازنده الگوی برش و مقدار مصرف را تعیین می‌کند. برای مقایسه قیمت پارچه، عرض رول را حتماً بپرسید. اگر عرض مصرفی از عرض رول بیشتر باشد، تعداد و محل اتصال‌ها اهمیت پیدا می‌کند. مساحت نهایی به‌تنهایی همیشه مقدار خرید خام را نشان نمی‌دهد؛ پرت و جهت قرارگیری قطعات نیز اثر دارند.
در راهنمای متر طول و مترمربع روش تبدیل واحد با مثال آمده است. انتخاب چادر ترانزیتی نیز باید بعد از مشخص‌شدن کاربرد، جنس و روش ساخت انجام شود؛ نام محصول به‌تنهایی نقشه سفارش را کامل نمی‌کند.
چه فایل‌هایی برای استعلام ارسال کنیم؟
- یک عکس کلی از هر سمت و یک عکس از حالت معمول بار.
- نقشه شماره‌گذاری‌شده با واحد، جهت‌ها و مبنای اندازه‌گیری.
- محل پایان پوشش، بازشوها و قسمت‌های در معرض تماس.
- شرح دفعات بازشدن و اینکه نصب و اندازه‌برداری نهایی با چه کسی است.
- عبارت «ابعاد اولیه برای استعلام» تا زمانی که نقشه تأیید نشده است.
عکس بدون مرجع اندازه، جای مترکشی را نمی‌گیرد. همین‌طور عکس یک خودروی مشابه، برای ابعاد خودروی شما سند نیست. پیش از شروع ساخت، نسخه نهایی نقشه را با شماره یا تاریخ مشخص تأیید کنید تا فایل قدیمی به‌اشتباه مبنای تولید قرار نگیرد.
دو سؤال متداول
آیا اندازه چادر قبلی بهترین الگو است؟
اگر چادر قبلی درست می‌نشسته و تغییر شکل نداده است، می‌تواند یک مرجع کمکی باشد. بااین‌حال ابعاد فعلی و علت تعویض را هم بررسی کنید؛ تکرار همان ابعاد ممکن است خطای قبلی را تکرار کند.
آیا برای لبه و پانچ عدد ثابت اضافه کنیم؟
خیر؛ نیاز نهایی و محل اتصال را شرح دهید و اضافه ساخت را از سازنده بخواهید. راهنمای لبه و پانچ و راهنمای جامع سفارش پوشش صنعتی ادامه همین مسیرند.
